Mapa, która wygląda dobrze na ekranie, w druku potrafi rozczarować w kilku miejscach naraz: skala się rozjeżdża, opisy robią się zbyt małe, a kolory tracą kontrast. To właśnie drukowanie map wymaga decyzji o formacie, rodzaju papieru, rozdzielczości i sposobie eksportu pliku. Poniżej pokazuję, jak dobrać parametry tak, żeby wydruk był czytelny, trwały i po prostu użyteczny.
Najważniejsze decyzje, które trzeba podjąć przed drukiem mapy
- Najpierw ustal zastosowanie: mapa do ręki, na ścianę, do teczki czy w teren.
- Format i skala muszą być ustawione w pliku, a nie „dopasowane” dopiero przy wydruku.
- Do czytania z bliska bezpieczny standard to 300 dpi i tekst nie mniejszy niż 5 pkt.
- Matowy papier zwykle daje lepszą czytelność niż błysk, bo mniej odbija światło.
- Przy mapach z GIS najlepiej sprawdza się PDF z osadzonymi fontami i druk w 100% skali.
Dobierz format i skalę do sposobu korzystania z mapy
Ja zaczynam od prostego pytania: czy mapa ma być czytana z ręki, czy z odległości kilku metrów? Od odpowiedzi zależy format, skala i to, czy wydruk będzie działał jako karta robocza, plansza ścienna czy materiał terenowy. W praktyce najbezpieczniej myśleć o formacie razem ze skalą, bo jedno bez drugiego szybko prowadzi do błędnych oczekiwań.
Jeśli pracuję z mapami topograficznymi w Polsce, patrzę na skale dostępne w Geoportalu, bo 1:10 000 i 1:25 000 dają zupełnie inną szczegółowość niż 1:50 000 czy 1:100 000. Pierwsze dwie nadają się do bardziej precyzyjnego czytania terenu, kolejne lepiej wspierają orientację na większym obszarze.
| Format | Wymiary | Najlepsze zastosowanie | Praktyczna uwaga |
|---|---|---|---|
| A4 | 210 × 297 mm | Wydruki pomocnicze, fragmenty map, załączniki do dokumentów | Szybko robi się ciasno, jeśli legenda i opisy są rozbudowane. |
| A3 | 297 × 420 mm | Plany biura, mapy szkolne, wygodne wydruki do segregatora | To często najlepszy kompromis między czytelnością a poręcznością. |
| A2 | 420 × 594 mm | Mapy prezentacyjne, większe obszary miejskie, plansze robocze | Dobry wybór, gdy chcesz zachować detal bez przesadnego powiększania. |
| A1 | 594 × 841 mm | Mapy ścienne, plany inwestycyjne, materiały do pracy zespołowej | Tu zaczyna się sens świadomego projektowania typografii i hierarchii. |
| A0 | 841 × 1189 mm | Duże plansze terenowe, ekspozycje, mapy do sal i punktów informacyjnych | Wymaga szczególnej kontroli jakości, bo każdy błąd skali jest bardzo widoczny. |

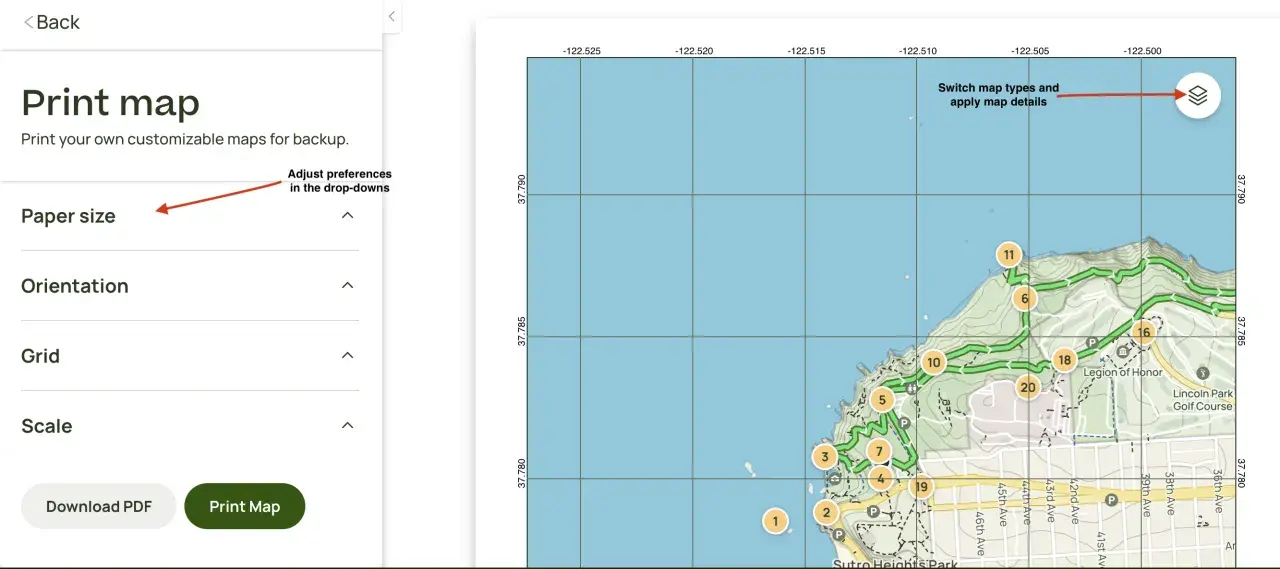

Jeżeli w oknie drukowania włączysz dopasowanie do strony, skala przestaje być prawdziwa. Przy mapie to nie jest drobiazg, tylko zmiana samego sensu wydruku. Kiedy format jest już ustalony, trzeba dopilnować detali technicznych, bo to one decydują, czy mapa pozostanie czytelna po powiększeniu.
Rozdzielczość, wektor i czytelność detali
Największą różnicę między dobrą a słabą mapą robi to, czy projekt jest wektorowy, czy rastrowy. Wektor trzyma ostre linie i napisy przy dowolnym powiększeniu, raster zależy od liczby pikseli i szybko pokazuje swoje ograniczenia, jeśli rozciągniesz go bez kontroli. To właśnie dlatego dwa pliki o podobnym wyglądzie na ekranie potrafią dać zupełnie inny efekt na papierze.
| Element | Co daje | Na co uważać |
|---|---|---|
| Wektor | Ostre linie, granice, symbole i napisy przy każdym formacie | Nie spłaszczaj go przedwcześnie do JPEG albo innego formatu stratnego. |
| Raster | Dobre tło, ortofoto, skany i podkłady zdjęciowe | Przy powiększeniu szybko pikselizuje i traci ostrość. |
| Typografia | Czytelność legendy, nazw i opisów terenowych | Nie schodź poniżej 5 pkt; w zakresie 5-15 pkt trzymaj różnice co najmniej 2 pkt. |
Przy wydruku z bliska 300 dpi to bezpieczny punkt odniesienia. Dla bardzo dużych plansz, oglądanych z kilku metrów, 150-200 dpi bywa wystarczające, ale tylko wtedy, gdy typografia i symbole są świadomie przeskalowane. Esri zwraca uwagę, że na mapie drukowanej tekst nie powinien schodzić poniżej 5 pkt, a przy kilku stopniach wielkości warto zachować wyraźny odstęp między nimi. To nie jest drobiazg z podręcznika, tylko realny warunek czytelności.
Jeśli przygotowuję mapę ścienną, patrzę na nią z odległości, z jakiej będzie odczytywana. To, co wygląda dobrze przy 40 cm od monitora, z trzech metrów bywa już zbyt drobne. Kiedy detale są pod kontrolą, czas przejść do nośnika, bo papier potrafi podbić albo zabić efekt bardziej niż sama grafika.
Papier i wykończenie, które naprawdę mają znaczenie
W materiałach wielkoformatowych najczęściej wybieram między papierem bond, papierem powlekanym i nośnikiem odpornym na wilgoć. To nie jest wyłącznie kwestia ceny; inny materiał sprawdza się przy roboczym planie biura, a inny przy mapie, która ma wisieć miesiącami albo jechać w teren. Właśnie tutaj druk przestaje być tylko nośnikiem informacji, a zaczyna być elementem użytkowym.
| Rodzaj nośnika | Kiedy go wybieram | Plusy | Ograniczenia |
|---|---|---|---|
| Bond 80-100 g | Wersje robocze, szkice, duże zestawy pomocnicze | Tani, lekki, łatwy do składania | Mniej „prezentacyjny” i mniej odporny na częste używanie. |
| Powlekany mat 120-170 g | Mapy biurowe, szkolne, prezentacyjne | Lepszy kontrast, bardziej profesjonalny wygląd | Cięższy i zwykle droższy od prostego papieru biurowego. |
| Grubszy mat 180-250 g | Mapy ścienne, ekspozycje, plansze do stałego użytku | Stabilność, dobra sztywność i lepsza trwałość | Mniej wygodny do częstego składania. |
| Nośnik odporny na wilgoć | Praca w terenie, punkty informacyjne, miejsca narażone na zabrudzenie | Większa odporność użytkowa | Nie zawsze jest potrzebny, więc łatwo przepłacić za nadmiar zabezpieczeń. |
Mat daje mniej odbić i zwykle lepiej współpracuje z mapą pełną opisów. Połysk może wyglądać efektownie, ale pod lampą albo przy oknie szybko zaczyna przeszkadzać. Jeśli mapa ma być często dotykana, składana albo przenoszona, rozważ laminowanie albo przynajmniej grubszy, stabilniejszy nośnik. Przy mapach składanych trzeba też zaplanować miejsca zgięć, bo opisy w osi łamania ścierają się najszybciej.
Gdy nośnik jest już wybrany, największe problemy zwykle pojawiają się w samym pliku. I właśnie na tym etapie można zaoszczędzić sobie najwięcej nerwów.
Jak przygotować plik, żeby druk nie wymagał poprawek
Tu najczęściej wychodzą błędy, które później kosztują czas i poprawki. Z mojego doświadczenia najlepiej działa prosta kolejność: najpierw format i skala, potem typografia, dopiero na końcu wygląd. Jeśli ta kolejność zostanie odwrócona, mapa często wygląda efektownie na monitorze, ale słabo zachowuje się po wyjściu z pliku.
- Ustaw dokument w docelowym formacie i skali 1:1.
- Eksportuj do PDF z osadzonymi fontami, żeby napisy nie zmieniły kroju po stronie drukarni.
- Dodaj spad 3 mm, jeśli tło dochodzi do krawędzi, oraz zostaw bezpieczny margines około 5 mm dla opisów i znaków.
- Pracuj w CMYK, a nie zostawiaj przypadkowego RGB, zwłaszcza przy mapach z wyraźnymi kolorami warstwowymi.
- Sprawdź najdrobniejsze napisy, legendę i podziałkę na wydruku próbnym.
Jednej rzeczy nie robię nigdy: nie zostawiam mapy w trybie „dopasuj do strony”. Nawet niewielkie przeskalowanie zmienia proporcje znaków, siatkę i realną wartość podziałki. Jeśli projekt zawiera siatkę współrzędnych, linie pomocnicze albo elementy pomiarowe, taki błąd przestaje być kosmetyką, a staje się problemem merytorycznym.
Przy mapach z dużą ilością detali najlepiej sprawdza się PDF, bo zachowuje elementy wektorowe i stabilniej trzyma układ. Właśnie dlatego pliki z GIS najbezpieczniej przygotowywać tak, by druk był możliwy bez dodatkowego „ratowania” po drodze. Kiedy plik jest już czysty, zostaje wybór technologii, a to wpływa na koszt, czas i trwałość.
Druk cyfrowy, ploter czy offset
Nie każda mapa powinna trafiać na tę samą maszynę. Inaczej podchodzę do jednej planszy A1 do biura, inaczej do serii identycznych map dla zespołu, a jeszcze inaczej do dużych nakładów materiałów szkoleniowych. Technologia druku wpływa nie tylko na cenę, ale też na tempo, powtarzalność i końcową ostrość detalu.
| Metoda | Kiedy ma sens | Zalety | Ograniczenia |
|---|---|---|---|
| Druk cyfrowy | Małe i średnie nakłady, szybkie realizacje, formaty do A2 | Krótki czas przygotowania, duża elastyczność, dobry wybór dla pojedynczych sztuk | Przy dużych nakładach koszt jednostkowy rośnie szybciej niż w offsetcie. |
| Ploter wielkoformatowy | Pojedyncze mapy A1/A0, plansze ścienne, projekty GIS | Bardzo dobra kontrola detalu, wygodny przy dużych arkuszach | Zależy od materiału i ustawień, więc warto pilnować profilu i rozdzielczości. |
| Offset | Duże nakłady, powtarzalne serie, materiały dystrybucyjne | Niski koszt jednostkowy przy dużej liczbie egzemplarzy | Mało opłacalny przy jednej lub kilku sztukach, bo próg wejścia jest wysoki. |
Jeśli potrzebuję jednej mapy A1 do biura, ploter zwykle wygrywa. Jeśli mam sto identycznych planów miasta do rozdania, offset zaczyna mieć sens. Dla pojedynczych egzemplarzy warto myśleć przede wszystkim o szybkości i jakości, nie o teoretycznie najniższym koszcie jednostkowym. Bez względu na technologię, efekt najczęściej psują te same, powtarzalne błędy.
Najczęstsze błędy przy mapach, które psują odbiór
Większość problemów nie wynika z samego druku, tylko z tego, że projekt przed wysyłką nie został sprawdzony pod kątem użycia. Mapa ma prowadzić wzrok i pomagać w orientacji, a nie zmuszać do zgadywania, co właściwie przedstawia. Jeśli warstwy zaczynają ze sobą konkurować, wydruk staje się ciężki w odbiorze nawet wtedy, gdy technicznie został wykonany poprawnie.
| Błąd | Skutek | Co robić zamiast tego |
|---|---|---|
| Dopasowanie do strony | Skala przestaje być prawdziwa, a mapa traci wartość pomiarową | Ustaw wydruk w 100% skali i kontroluj format już na etapie pliku. |
| Za małe napisy | Legenda i nazwy zlewają się w jedną masę | Podnieś typografię i ogranicz liczbę równorzędnych warstw. |
| Zbyt mała jakość rastra | Piksele, szum i brak ostrości po powiększeniu | Sięgaj po lepsze źródło albo przenieś elementy do wektora. |
| Błyszczący papier pod lampą | Odbicia utrudniają czytanie z różnych kątów | Wybierz mat, zwłaszcza przy mapach z dużą liczbą opisów. |
| Za dużo informacji | Brak hierarchii i przeciążenie wzroku | Usuń warstwy poboczne, zostaw tylko to, co naprawdę ma prowadzić użytkownika. |
| Brak testu przed nakładem | Wada wychodzi dopiero po wydruku całej partii | Zrób próbę 1:1 na fragmencie z legendą, siatką i najdrobniejszym tekstem. |
Najlepsza mapa do druku ma jedną hierarchię informacji, a nie pięć równorzędnych komunikatów. Im szybciej to uporządkujesz, tym mniej będziesz walczyć z plikiem i tym więcej zostanie z samej treści kartograficznej. Na końcu i tak wraca to do jednego: czy mapa ma pomagać w użyciu, czy tylko dobrze wyglądać.
Co ustalić, zanim mapa trafi na maszynę
Przed oddaniem pliku do druku zawsze dopytuję jeszcze o sposób użytkowania: czy mapa ma wisieć, być składana, trafiać do segregatora, czy jechać w teren. Od tego zależy papier, uszlachetnienie i oprawa bardziej niż sam wygląd projektu. Jeśli ktoś planuje używać mapy przez dłuższy czas, warto myśleć nie tylko o estetyce, ale też o odporności na dotyk, światło i częste przenoszenie.
- Do biura wybierz mat i większą typografię.
- Do terenu wybierz nośnik odporny na wilgoć albo laminat.
- Do archiwum najlepiej sprawdza się PDF z zachowaną skalą, a nie przypadkowy eksport rastrowy.
W praktyce drukowanie map opłaca się wtedy, gdy od początku myśli się o użytkowaniu, a nie tylko o tym, jak projekt wygląda na monitorze.
